西鐵城株式會社CM315D32768DZYT晶振材料工藝特別篇
　　對日本進口晶振物料比較熟悉,且經常采購的用戶來說,應該一眼就能認為CM315D32768DZYT是シチズンファインデバイス株式會社自主設計量產的石英晶振原廠編碼.為什么西鐵城晶振會這么多人使用呢?除了品質和口碑之外,還有更重要的因素,就是西鐵城對產品和生產的認真和仔細,才能制造出優質的晶振.所有原材料供應商都是經過精挑細選,完全符合國際綠色環保指標的,無鉛無公害化,才能成為西鐵城集團的材料供給方.
　　徹底的自動化和合理化,通過追求各部門的生產率提高和效率來減少浪費,通過不斷改進來實現有吸引力的QCD,以及更加精確和具體利用技術提供客戶要求的有價值的產品.不止是CM315D32768DZYT晶振,西鐵城集團任意一款頻率元件產品,均符合綠色環保生產的條件,從普通的圓柱晶振,貼片晶振,石英晶振,到高性能的石英晶體振蕩器都是一樣.以下是部分日本西鐵城株式會社量產的晶體系列原廠編碼,如需訂購請對號入座,聯系康華爾電子0755-27838351.

CM315D32768DZYT	CM315D晶振	32.768kHz	(3.20mmx1.50mm)
CM315D32768EZFT	CM315D晶振	32.768kHz	(3.20mmx1.50mm)
CM200C32768EZFT	CM200C晶振	32.768kHz	(7.90mmx3.70mm)
CS325S24000000ABJT	CS325S晶振	24MHz	(3.20mmx2.50mm)
CS325S25000000ABJT	CS325S晶振	25MHz	(3.20mmx2.50mm)
CS325S27000000ABJT	CS325S晶振	27MHz	(3.20mmx2.50mm)
CS325S16000000ABJT	CS325S晶振	16MHz	(3.20mmx2.50mm)
CS325S28636300ABJT	CS325S晶振	28.6363MHz	(3.20mmx2.50mm)
CS325S13560000ABJT	CS325S晶振	13.56MHz	(3.20mmx2.50mm)
CFS-20632768HZFB	CFS-206晶振	32.768kHz	0.075"Dia(1.90mm)
CM51932768DZFT	CM519晶振	32.768kHz	(4.90mmx1.80mm)
CM51932768DZYT	CM519晶振	32.768kHz	(4.90mmx1.80mm)
CM250C100000AZFT	CM250C晶振	100kHz	(7.90mmx3.70mm)
CM250C32000AZFT	CM250C晶振	32kHz	(7.90mmx3.70mm)
CM250C96000AZFT	CM250C晶振	96kHz	(7.90mmx3.70mm)
CM41532768DZCT	CM415晶振	32.768kHz	(4.10mmx1.50mm)
CM41532768DZFT	CM415晶振	32.768kHz	(4.10mmx1.50mm)
CFS-20632768AZFB	CFS-206晶振	32.768kHz	0.075"Dia(1.90mm)
CFS-20632768DZYB	CFS-206晶振	32.768kHz	0.075"Dia(1.90mm)
CFS-20632768DZCB	CFS-206晶振	32.768kHz	0.075"Dia(1.90mm)
HCM497680000ABJT	HCM49晶振	7.68MHz	(11.40mmx4.83mm)
HCM4916000000ABJT	HCM49晶振	16MHz	(11.40mmx4.83mm)
HCM4914318180ABJT	HCM49晶振	14.31818MHz	(11.40mmx4.83mm)
HCM4922118400ABJT	HCM49晶振	22.1184MHz	(11.40mmx4.83mm)
HCM494096000ABJT	HCM49晶振	4.096MHz	(11.40mmx4.83mm)
HCM494915200ABJT	HCM49晶振	4.9152MHz	(11.40mmx4.83mm)
HCM4917734475ABJT	HCM49晶振	17.734475MHz	(11.40mmx4.83mm)
HCM4918000000ABJT	HCM49晶振	18MHz	(11.40mmx4.83mm)
HCM496000000ABJT	HCM49晶振	6MHz	(11.40mmx4.83mm)
CM200C32768DZBT	CM200C晶振	32.768kHz	(7.90mmx3.70mm)
CM315D32768HZFT	CM315D晶振	32.768kHz	(3.20mmx1.50mm)
CFS-20632768EZBB	CFS-206晶振	32.768kHz	0.075"Dia(1.90mm)
CFS-20632768EZFB	CFS-206晶振	32.768kHz	0.075"Dia(1.90mm)
CS325S18432000ABJT	CS325S晶振	18.432MHz	(3.20mmx2.50mm)

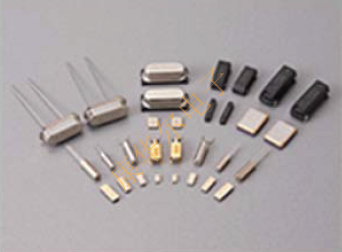

　　以上表格里的西鐵城石英晶體產品,都是在市場上需求量比較大的,每一顆都可以用多種不同的產品身上,而且頻率穩定性高,品質好,可靠性高,得益于西鐵城晶振公司先進的材料工藝和生產技術.下面為大家簡單介紹下西鐵城株式會社出色的石英水晶制造技術和材料工藝.

脆性材料切割:

　　當從人造石英石上切割出石英晶體諧振器時,可獲得的特性會根據與晶體平面形成的角度而大不相同.為了根據客戶的要求獲得晶體單元的特性,我們將把我們的原始思想融入到使用線鋸的加工技術中,并實現目標角度和厚度.線鋸切割是一種方法,其中在高速往復運動的超細線和人造石英之間提供磨料顆粒以進行切割,與鋸片相比,切割余量較小,從而提高了生產率和加工精度.

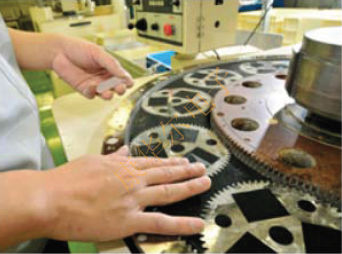

脆性材料拋光:

　　通過以高加工精度對切割后的晶片進行包裹和拋光,可以將外形和厚度驅動到更高的精度.通過使用內部設計的夾具和工具以及繼承的技術,可以實現較高的加工精度.研磨使用雙面拋光方法,可提供晶振高生產率,并提供從拋光＃4,000到鏡面拋光均滿足客戶要求的表面.

刻蝕:

　　該技術利用諸如氫氟酸之類的化學腐蝕作用來處理材料.對于通過研磨獲得的表面的改性,或者用于實現難以通過機械加工實現的小型且高精度的晶體諧振器片,它已經成為必不可少的基本技術.

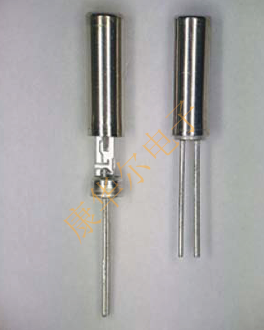

組裝方式:

　　用于實現壓電元件與外部之間的電連接的組件.組裝精度在決定質量方面起著重要作用,最重要的是,我們自己的使用回流焊,激光等的自動機利用更高的技術來實現小規模設備的批量生產.此外,根據晶振產品類型,我們使用各種組裝方法,例如具有改善阻尼效果的鍵合方法以穩定振蕩.
