首頁汽車電子產品日本電波NX5032GA晶振,NX5032GB,NX5032GC石英晶體諧振器

日本電波NX5032GA晶振,NX5032GB,NX5032GC石英晶體諧振器

編號：33284158
頻率：8.0~49.99MHZ

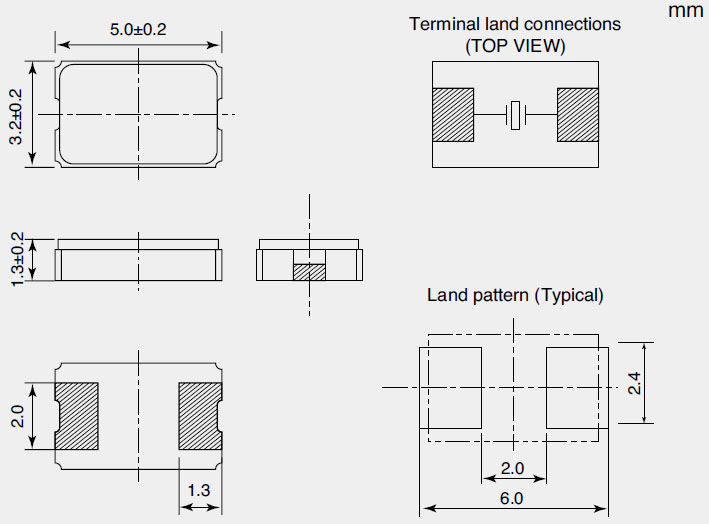

尺寸：5.0*3.2

日本電波NX5032GA晶振,NX5032GB,NX5032GC石英晶體諧振器,5032尺寸貼片晶振系列,在生產時就得對每項生產工藝嚴格把關,對每項參數做到標準檢測,有一項不完善都會使晶片的邊緣效應不能去除,而晶片的諧振電阻過大,用在電路...

分享到

日本電波NX5032GA晶振,NX5032GB,NX5032GC石英晶體諧振器,5032尺寸貼片晶振系列,在生產時就得對每項生產工藝嚴格把關,對每項參數做到標準檢測,有一項不完善都會使晶片的邊緣效應不能去除,而晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動不穩定.二腳SMD陶瓷面貼片晶振,表面陶瓷封裝,其實是屬于壓電石英晶振,是高可靠的環保性能,嚴格的頻率分選,編帶盤裝,可應用于高速自動貼片機焊接,產品本身設計合理,成本和性能良好,產品被廣泛應用于平板電腦,MP5,數碼相機,USB接口最佳選擇,包含RoHS指令豁免的密封玻璃中的鉛.

晶振參數	型號NX5032GA
頻率范圍(MHz)	8.0to40.0
泛波次數	基波
頻率偏差 (25±3℃)	±50×10^-6
頻率溫度特性 (以25℃為基準)	±150×10^-6
工作溫度范圍 (*1)/儲存溫度范圍 (℃)	-40 to +150 / -40 to +150
等效串聯電阻 (額定頻率:以上～未滿)	Max. 300Ω (8MHz to 9.5MHz) Max. 220Ω (9.5 to 10MHz) Max. 150Ω (10 to 15MHz) Max. 120Ω (15 to 20MHz) Max. 100Ω (20 to 24MHz) Max. 80Ω (24 to 30MHz) Max. 50Ω (30 to 40MHz)
驅動功率	10µW (Max. 500µW)
負載電容	8pF

石英晶體共振子應用在并聯振蕩線路上, 振蕩頻率與負載電容CL有很大的關系. 這在前面的公式(3)就可以看到. 圖是以并聯振蕩線路上FL頻率對負載電容CL的變化曲線示意圖. 頻率的“牽引率”指的是負載電容CL1的頻率FL1到負載電容CL2的頻率FL2的頻率變化. 在圖中可以是FL1(CL=24pF)與FL2(CL=10pF)的頻率變化值. 在這個例子中的頻率牽引率是 220 ppm. 若我們將CL1與CL2的負載電容值趨近極小化(曲線作數學上的微分), 就會得到曲線的切線值. 這個切線值就是用某一個負載電容的敏感度( trim sensitivity ).

在圖中, CL=24 pF 時的頻率敏感度是10 ppm/pF, 及CL=10 pF時的頻率敏感度是20 ppm/pF. 在并聯線路中, 負載電容越小, 頻率對負載電容變化的敏感度越高. 相反的, 負載電容越大, 頻率對負載電容變化的敏感度越低. 這就是石英晶體共振子用于VCXO線路上時, 線路設計上會選用較小負載電容. 反之, 在要求較準確的頻率信號時, 線路設計上會選用較高的負載電容.
