首頁進口晶振ECS晶振,貼片晶振,ECX-34S晶振,ECS-.327-6-34S-TR晶振

ECS晶振,貼片晶振,ECX-34S晶振,ECS-.327-6-34S-TR晶振

編號：59450448
頻率：32.768KHz

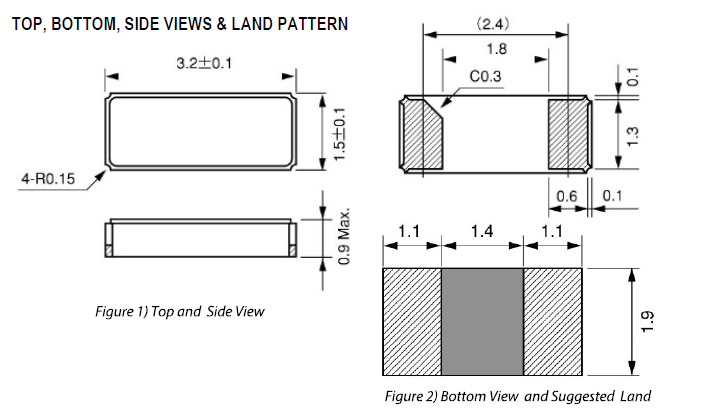

尺寸：3.2*1.5*0.9mm

32.768K系列產品本身具有體積小,厚度薄,重量輕等特點,此音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫...

分享到

ECS晶振,貼片晶振,ECX-34S晶振,ECS-.327-6-34S-TR晶振.貼片石英晶體諧振器,又簡稱為排帶包裝,這是這產品采用排帶盤式包裝,使產品在焊接時能采用SMT自動貼片機高速的焊接,大大節約人工,提高工作效率.32.768KHz千赫子時鐘晶體,其本身主要應用在時鐘控制產品,或者是控制模塊,主要給時鐘芯片提供一個基準信號,其主要各項功能還得看應用何種產品.

貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。

ECS晶振	單位	ECX-34S晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHz	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +125°C	標準溫度
激勵功率	DL	0.1~1.0μW Max.	推薦:1μW
頻率公差	f_— l	±20×10^-6 (標準),	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://m.ntlitai.cn/
頻率溫度特征	f_tem	±20×10^-6/	超出標準的規格請聯系我們.
負載電容	CL	12.5PF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	DL=100μW
頻率老化	f_age	±3×10^-6/year Max.	+25°C,第一年

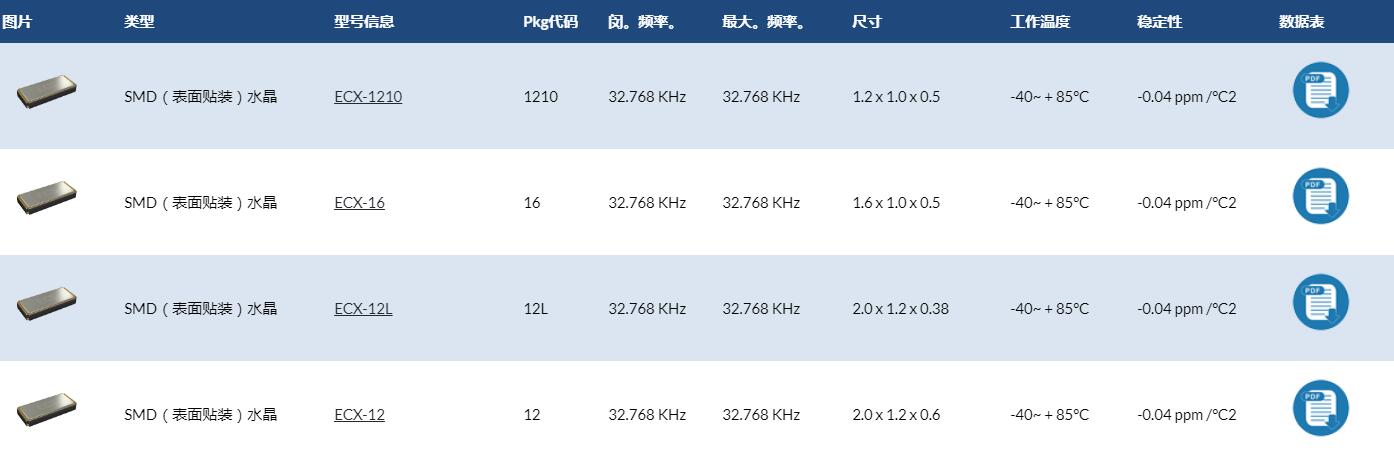

ECS公司KHZ貼片晶振型號表：

ECS貼片KHZ晶振系列原廠代碼表：

原廠編碼	廠家	型號	系列	頻率	工作溫度	封裝	尺寸	高度
ECS-.327-6-34S-TR	ECS Inc.	ECX-34S	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 125°C	2-SMD	0.126" L x 0.061" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ECS-.327-6-34S-TR	ECS Inc.	ECX-34S	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 125°C	2-SMD	0.126" L x 0.061" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ECS-.327-6-34S-TR	ECS Inc.	ECX-34S	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 125°C	2-SMD	0.126" L x 0.061" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ECS-.327-12.5-34S-TR	ECS Inc.	ECX-34S	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 125°C	2-SMD	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ECS-.327-12.5-34S-TR	ECS Inc.	ECX-34S	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 125°C	2-SMD	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ECS-.327-12.5-34S-TR	ECS Inc.	ECX-34S	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 125°C	2-SMD	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.035" (0.90mm)

操作

請勿用鑷子或任何堅硬的工具，夾具直接接觸IC的表面。

使用環境（溫度和濕度）

請在規定的溫度范圍內使用耐高溫晶振。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。

激勵功率

在晶體單元上施加過多驅動力，會導致石英晶振特性受到損害或破壞。電路設計必須能夠維持適當的激勵功率（請參閱“激勵功率”章節內容）。

負極電阻

除非振蕩回路中分配足夠多的負極電阻，否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）。ECS晶振,貼片晶振,ECX-34S晶振,ECS-.327-6-34S-TR晶振

負載電容

振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整，可能只會導致不正常的振蕩。在使用之前，請指明該振動電路的負載電容（請參閱“負載電容”章節內容）。
