石英晶振,DSA211SDN振蕩器,大真空有源晶振,VC-TCXO晶振

編號：17085232
頻率：12.288~52.0MHZ

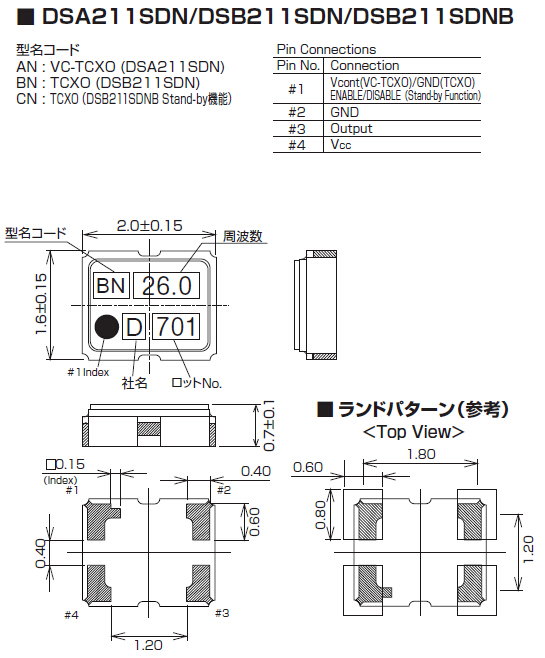

尺寸：2.0*1.6mm

DSA211SDN振蕩器,大真空有源晶振,VC-TCXO晶振,溫補晶振（TCXO）產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5PPM~2.0PPM,工作溫度范圍:-30度~85度,電源電壓:1.8V~3.3V之間可供選擇,產品本身具有溫度電壓控制...

分享到

DSA211SDN振蕩器,大真空有源晶振,VC-TCXO晶振,溫補晶振（TCXO）產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM~2.0 PPM,工作溫度范圍: - 30度~85度,電源電壓:1.8V~3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.

規格參數	DSA211SDN
頻率范圍	12.288~52.0MHZ
電源電壓	+1.68 ~ +3.5V
消費電流	+1.5mA max (f≤26MHZ) +2.0mA max (26＜f≤52MHZ) +2.5mA max (f≤60MHZ)
出力電壓	0.8Vp-p min(f≤52MHZ)
溫度特征	±2.5×10^-6 max /-30~+85℃ ±2.5×10^-6 max /-40~+85℃(Option)
出力負荷	10KΩ//10pF
負荷變動特性	±0.2×10^-6 max (10KΩ//10pF ± 10%)
電源電壓特性	±0.2×10^-6 max (Vcc ± 5%)
老化率	±1.0×10^-6 max /year
起動時間	2.0ms max

保　管

保管在高溫多濕的場所可能會導致端子軟焊性的老化.

請?jiān)跊](méi)有直射陽光,不發生結露的場所保管.

其　他

＜晶體諧振器＞

如果過大的激勵電力對晶體諧振器外加電壓,有可能導致特性老化或損壞,因此請?jiān)谛麄鲀?cè)、規格書中規定的范圍內使用.

讓諧振器振蕩的電路寬裕度大致為負性阻抗值.本公司推薦此負性阻抗為諧振器串聯電阻規格值的5倍以上,若是車載和安全設備,則推薦10倍以上.

＜晶體振蕩器＞

晶體振蕩器的內部電路使用C-MOS.閉鎖、靜電對策請和一般的C-MOS IC一樣考慮.

有些晶體振蕩器沒有和旁路電容器進行內部連接.使用時,請?jiān)赩dd-GND之間用0.01μF左右的高頻特性較好的電容器（陶瓷片狀電容器等）以最短距離連接.關于個別機型請確認宣傳冊、規格書.

＜晶體濾波器＞

注意電路板圖形的配置,避免輸入端子和輸出端子靠得太近.

如果貼裝晶體濾光片的電路板的雜散電容較大,為了消除該雜散電容,有時需要配置調諧電路.

如果過大的激勵電力對晶體諧振器外加電壓,有可能導致特性老化或損壞,因此請?jiān)诰w濾波器的輸入電平在−10dBm以下的狀態下使用.

＜光學產品＞

由于制造過程中進行了灰塵等異物管理,因此包裝開封以后,請?jiān)谶M(jìn)行清潔度管理的環境中使用.
