首頁進口晶振CMX-309石英晶振,西鐵城貼片晶振,有源晶體,CMX309FLC24.000MT

CMX-309石英晶振,西鐵城貼片晶振,有源晶體,CMX309FLC24.000MT

編號：46709841
頻率：1.0MHZ~70.0MHZ

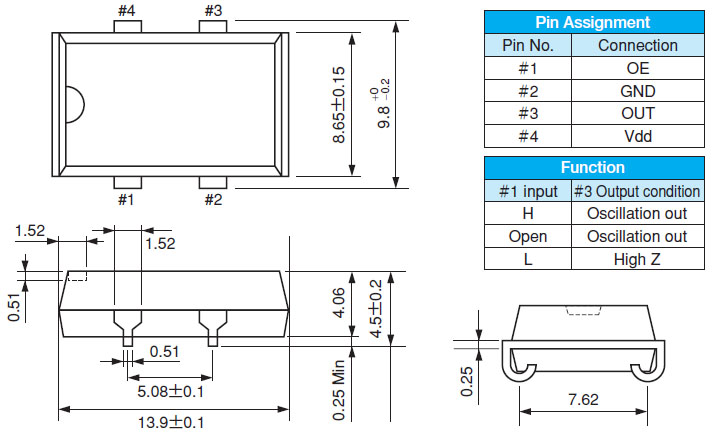

尺寸：13.9*9.8mm

CMX-309石英晶振,"CMX309FLC24.000MT",西鐵城貼片晶振,有源晶振,石英晶體振蕩器在設計時就與各款型號IC匹配等相關技術,使用IC與晶片設計匹配技術：是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要...

分享到

CMX-309石英晶振,西鐵城貼片晶振,有源晶振,石英晶體振蕩器,"CMX309FLC24.000MT",在設計時就與各款型號IC匹配等相關技術,使用IC與晶片設計匹配技術：是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.

西鐵城晶振規格	符號	CMX309	條件
額定頻率范圍	f_nom	1.0MHZ~70.0MHZ	請聯系我們以便獲取其它可用頻率的相關信息
儲存溫度	T_stg	-55°C to +125°C	裸存
工作溫度	T_use	-40°C to +85°C
激勵功率	DL	100μW Max	如果你有最大激勵功率為1.0μW的需求,請聯系我們.
頻率公差(標準)	f_tol	±20 × 10^-6	+25°C,DL=0.1μW如需更嚴格的公差,請聯系
拐點溫度	Ti	+25°C ±5°C
電源電壓	Vcc	3.3V,5.5V
負載電容	CL	18pF	可指定
串聯電阻(ESR)	R₁	200Ω Max
串聯電容	C₁	3.4fF Typ
分路電容	C₀	5.0pF Typ
頻率老化	f_age	±5 ×10^-6 / year Max.	+25°C, 第一年

如果由頻率計數器測量的頻率比目標頻率高,要增加電容（CL,或Cd以及C 8）的值,以降低頻率到目標頻率,反之亦然.請檢查波形幅度是否改善或沒有經過我們調整頻率.如果它的改善,這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況."CMX309FLC24.000MT",該晶體應正常后,諧振點的調整.如果波形幅度甚至沒有提高的頻率非常接近目標頻率,我們可以通過以下三種方法改進：

方法1：降低產品線路外部電容（Cd和CG）的值,并通過晶體具有較低負載電容（CL）.

方法2：采用小電阻（RR）的晶體.

方法3：使用鎘和CG的不等價的設計.

我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出.我們建議您使用上面的方法來節省成本,保證安全.請用頻率計數器來測量所述晶體,以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進.如果頻率不符合規格,請采用晶體合適的CL值為根據您的目標頻率.請采用晶體具有較低的CL如果頻率比目標頻率,反之亦然高得多系統不能正常工作,由于輸出頻率會偏差很大."CMX309FLC24.000MT",

"CMX309FLC24.000MT", 西鐵城提出的“為市民所喜愛、為市民做貢獻”的企業理念,是指通過“生產為市民所喜愛、為市民所親近的產品”,為全世界人民的美好生活做出廣泛貢獻.

運用世界領先的小型精密技術發掘尚未被開發出來的、符合人們期待和需求的產品及“新的款式“,不斷創造出實際價值.這就是西鐵城集團的“Micro Human Tech”——想象力和科學技術碰撞交融后的結晶.

"CMX309FLC24.000MT", 西鐵城株式會社有限公司,作為全球企業可持續的社會的實現,集團一體推進地球環境保全活動.

1、推進了環境考慮的產品和服務的產品和服務.為了提供社會,努力維護地球環境.
2、遵守環境相關的法令、條例、限制、協定及其他要求事項,環境負荷的降低和污染的防止努力.

3、工廠、辦公室節能、省資源、資源循環、化學物質的合理管理,推動,地球溫暖化防止及循環型社會的實現貢獻.
4、與采購單位、供應商等的客戶合作,溫室效應氣體削減,資源的有效利用,努力對產品的化學物質的管理強化等.

5、地域社會環境保全活動及生物多樣性保全活動的參加,環境保護等的信息積極的公開的事,與社會的交流的知識進一步加深協調進一步的協調.

6、這個環境方針是根據文件等的全體職員以及共同工作的人們.

按照這個環境方針,設定環境目的和目標,確實是落實,對其進行重新評估,努力持續改善.
