- 編號：76385880
- 頻率：12.8MHz~26.0MHz

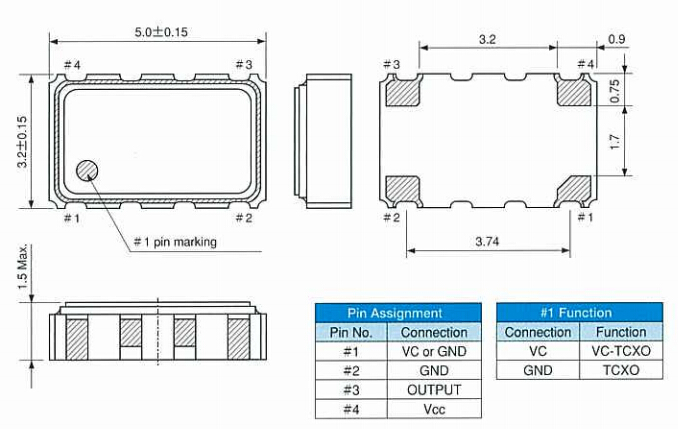

- 尺寸：5.0*3.2mm詳細瀏覽PDF文檔
壓控溫補振蕩器,CSX-532T導航儀晶振,西鐵城晶振
高精度小型表面貼片型晶體諧振器,最適用于移動通信終端的基準時鐘等移動通信領域,小型,薄型具備各類移動通信的基準時鐘源用頻率,優良的電氣特性,耐環境性能適用于移動通信領域,滿...
.jpg)
壓控溫補振蕩器,CSX-532T導航儀晶振,西鐵城晶振,溫補晶振（TCXO）產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM~2.0 PPM,工作溫度范圍: - 30度~85度,電源電壓:1.8V~3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
.gif)
| 貼片晶振項目 | 符號 | CSX-532T | CSX-532T | 條件 |
|---|---|---|---|---|
| 輸出頻率范圍 | f0 | 12.8MHz~26.0MHz | 請聯系我們以便獲取其它可用頻率的相關信息。 | |
| 電源電壓 | VCC | 2.5V ±0.25V | 3.3V ±0.33V | |
| 儲存溫度 | T_stg | -55°C ～ +125°C | 裸存 | |
| 工作溫度 | T_use | 如下表所示 | ||
| 頻率穩定度 | f_tol | 如下表所示 | ||
| 功耗 | ICC | 15mA Max. | 20mA Max. | 無負載條件 |
| 占空比 | SYM | 40% ～ 60% | 50% VCC 極 | |
| 輸出電壓 | VOH | 90% VCC Min. | ||
| VOL | 10% VCC Max. | |||
|
輸出負載條件 （CMOS） |
L_CMOS | 15pF Max. | ||
| 輸入電壓 | VIH | 70% VCC Min. | ||
| VIL | 30% VCC Max. | |||
|
上升時間 / 下降時間 |
tr / tf | 7ns Max. | 6ns Max. | 10% VCC ～ 90% VCC極 |
| 振蕩啟動時間 | t_str | 10ms Max. | 在電源電壓最低時，所需時間為 0秒 | |
| 頻率老化 | f_aging | ±5 × 10-6 / year Max. | +25°C, VCC=3.3V，第一年 | |
.gif)
.jpg)
在技術文獻及產品應用上, 石英晶體共振子的共振有三組不同定義及特性的共振頻率.
(1) 串聯諧振頻率及并聯諧振頻率 ( fs , fp )
(series resonance frequency and parallel resonance frequency)
(2) 諧振頻率及反諧振頻率 ( fr , fa )
(resonance frequency and anti-resonance frequency)
(3) 最大電導頻率及最小電導頻率 ( fm , fn )
(maximum admittance frequency minimum admittance frequency).
這三組頻率的導納(admittance)圖, 可以從(圖九)復數坐標清楚的看到
