EPSON晶體編碼X1E0000210163資料及SG3225HBN更新通知
作為一名從事晶振銷售事業多年的人員來說,每天都要處理許多與晶振相差的業務,石英晶體與晶體振蕩器每年的需求量都在增漲,因為需要用到晶體晶振的產品越來越多,如今經濟是全球化的,而且互聯網非常發達,即使是相隔世界兩端都可以通過網絡架起溝通的橋梁.國內很多生產廠家和企業,早已打通了國外的市場,除了滿足國內用戶的需求,還出口供應到國外的客戶,產量和用量就這么提升上來了.與電子與智能領域的產品,幾乎都是要用上石英晶振的,所以專門生產這種頻率元件的制造商也非常多,你聽過的品牌里,一定會有愛普生晶振這個品牌.
日本精工愛普生株式會社エプソン水晶デバイス,從事石英水晶組件研發,設計,生產,銷售事業已經有數十年之久了,還曾經是晶振廠家全球排行榜上NO.1,愛普生集團出口的石英晶振品質只要是正品,就不會受到客戶的質疑.在業界里愛普生公司制造的石英晶體和振蕩器分類是比較全面的,你需要的晶振產品在愛普生產品列表里,幾乎都可以找得到.為了方便客戶采購,EPSON晶振公司在很多年前,就推出零件制造編碼,也就是我們常說的原廠晶振編碼.
以上是康華爾電子截取的部分TSX-3225貼片晶振系列的原廠編碼,這個型號是愛普生晶振產品中的熱銷款,每年出口的數量超過5000萬顆,而且這個用量還在不斷的增加.單看X1E0000210163這條晶振編碼,很難看出到底是哪一顆料,不少客戶都跟我說過,愛普生晶振編碼很難搞懂.其實說得也沒錯,畢竟這個愛普生的原廠編碼跟型號相差太遠,讓人難以聯系起來.
開頭的”X1E”并不是特指TSX-3225晶振這個型號的,其他尺寸封裝和其他型號的編碼也都共用這個開頭,要分辨具體的料號和規格參數,主要是看后面的數字,這些數據都是按照愛普生晶振公司內部的規律,目前并沒有公布出來.如果客戶需要知道自己購買的愛普生石英晶振的原廠編碼或者該編碼的含義,可以讓供應商提供相關資料,康華爾電子為各大用戶分享EPSON晶體原廠編碼資料.

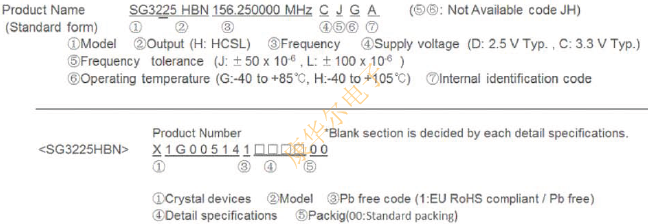

愛普生晶振料號詳細參數零件編號有兩種,SG3225HBN156.250000MHzCJGA晶振代碼要比X1E0000210163晶振編碼要容易看懂,因為代碼是以系列的型號為開頭的,緊隨其后的數字對應的是頻率,最后四位英文字母分別代表頻率穩定度,工作溫度范圍,電源電壓和內部識別碼.而下面的編碼需要原廠或者專業人員才能確認.
為了滿足更多產品的設計要求,2019年6月愛普生晶振公司正式公布,更新SG3225HBN晶體振蕩器的規格,這也是響應廣大客戶的請求,因為這顆石英晶體振蕩器適用于CPU和內存擴展板之間的高速總線接口PCIExpress的參考時鐘,如今網絡設備越來越高端,原先的規格已不能完全支持,經決定愛普生晶振公司擴大了SG3225HBN的規格范圍.
頻率范圍:100MHz至325MHz
電源電壓:2.5V，3.3V
輸出方式:HCSL
功能:輸出使能（OE）
外形尺寸:3.2×2.5×1.05mm
相位抖動:85 fs典型值（f 0 = 156.25MHz
1.低壓電源除常規電源電壓為3.3V外,它還支持2.5V.這增加了客戶系統電源設計的自由度.
2.兼容高溫除了傳統的-40至85°C外,這顆貼片晶振工作溫度范圍還對應于-40至105°C.盡管可以將振蕩器的部件布置在高溫部件附近,有可能使設備等小型化.我們應對伴隨設備的設備中的基板溫度升高.
對以上內容有疑問或有其他需要了解的,歡迎致電0755-27838351,聯系康華爾電子,我們將用心并細心的解決一切與愛普生晶振相關的問題,我們不僅僅是晶振供應商,同時也是晶振方案供應商,客戶的滿意,就是我們的追求!
EPSON晶體編碼X1E0000210163資料及SG3225HBN更新通知
作為一名從事晶振銷售事業多年的人員來說,每天都要處理許多與晶振相差的業務,石英晶體與晶體振蕩器每年的需求量都在增漲,因為需要用到晶體晶振的產品越來越多,如今經濟是全球化的,而且互聯網非常發達,即使是相隔世界兩端都可以通過網絡架起溝通的橋梁.國內很多生產廠家和企業,早已打通了國外的市場,除了滿足國內用戶的需求,還出口供應到國外的客戶,產量和用量就這么提升上來了.與電子與智能領域的產品,幾乎都是要用上石英晶振的,所以專門生產這種頻率元件的制造商也非常多,你聽過的品牌里,一定會有愛普生晶振這個品牌.
| X1E0000210171 | 3.2x2.5x0.6mm | TSX-3225 | 40.000000MHz |
| X1E0000210163 | 3.2x2.5x0.6mm | TSX-3225 | 32.000000MHz |
| X1E0000210181 | 3.2x2.5x0.6mm | TSX-3225 | 26.000000MHz |
| X1E0000210183 | 3.2x2.5x0.6mm | TSX-3225 | 20.000000MHz |
| X1E0000210193 | 3.2x2.5x0.6mm | TSX-3225 | 16.000000MHz |
| X1E0000210202 | 3.2x2.5x0.6mm | TSX-3225 | 24.000000MHz |
| X1E0000210239 | 3.2x2.5x0.6mm | TSX-3225 | 20.000000MHz |
| X1E0000210241 | 3.2x2.5x0.6mm | TSX-3225 | 40.000000MHz |
| X1E0000210246 | 3.2x2.5x0.6mm | TSX-3225 | 20.000000MHz |
| X1E0000210253 | 3.2x2.5x0.6mm | TSX-3225 | 30.000000MHz |
| X1E0000210255 | 3.2x2.5x0.6mm | TSX-3225 | 24.000000MHz |
| X1E0000210256 | 3.2x2.5x0.6mm | TSX-3225 | 25.000000MHz |
| X1E0000210258 | 3.2x2.5x0.6mm | TSX-3225 | 32.000000MHz |
| X1E0000210260 | 3.2x2.5x0.6mm | TSX-3225 | 20.000000MHz |
| X1E0000210263 | 3.2x2.5x0.6mm | TSX-3225 | 25.000000MHz |
| X1E0000210264 | 3.2x2.5x0.6mm | TSX-3225 | 24.000000MHz |
| X1E0000210265 | 3.2x2.5x0.6mm | TSX-3225 | 48.000000MHz |
| X1E0000210266 | 3.2x2.5x0.6mm | TSX-3225 | 40.000000MHz |
| X1E0000210269 | 3.2x2.5x0.6mm | TSX-3225 | 28.636360MHz |
| X1E0000210285 | 3.2x2.5x0.6mm | TSX-3225 | 19.200000MHz |
| X1E0000210295 | 3.2x2.5x0.6mm | TSX-3225 | 30.000000MHz |
| X1E0000210301 | 3.2x2.5x0.6mm | TSX-3225 | 24.576000MHz |
| X1E0000210312 | 3.2x2.5x0.6mm | TSX-3225 | 26.000000MHz |
| X1E0000210315 | 3.2x2.5x0.6mm | TSX-3225 | 25.000000MHz |
開頭的”X1E”并不是特指TSX-3225晶振這個型號的,其他尺寸封裝和其他型號的編碼也都共用這個開頭,要分辨具體的料號和規格參數,主要是看后面的數字,這些數據都是按照愛普生晶振公司內部的規律,目前并沒有公布出來.如果客戶需要知道自己購買的愛普生石英晶振的原廠編碼或者該編碼的含義,可以讓供應商提供相關資料,康華爾電子為各大用戶分享EPSON晶體原廠編碼資料.
為了滿足更多產品的設計要求,2019年6月愛普生晶振公司正式公布,更新SG3225HBN晶體振蕩器的規格,這也是響應廣大客戶的請求,因為這顆石英晶體振蕩器適用于CPU和內存擴展板之間的高速總線接口PCIExpress的參考時鐘,如今網絡設備越來越高端,原先的規格已不能完全支持,經決定愛普生晶振公司擴大了SG3225HBN的規格范圍.
頻率范圍:100MHz至325MHz
電源電壓:2.5V，3.3V
輸出方式:HCSL
功能:輸出使能（OE）
外形尺寸:3.2×2.5×1.05mm
相位抖動:85 fs典型值（f 0 = 156.25MHz
1.低壓電源除常規電源電壓為3.3V外,它還支持2.5V.這增加了客戶系統電源設計的自由度.
2.兼容高溫除了傳統的-40至85°C外,這顆貼片晶振工作溫度范圍還對應于-40至105°C.盡管可以將振蕩器的部件布置在高溫部件附近,有可能使設備等小型化.我們應對伴隨設備的設備中的基板溫度升高.
對以上內容有疑問或有其他需要了解的,歡迎致電0755-27838351,聯系康華爾電子,我們將用心并細心的解決一切與愛普生晶振相關的問題,我們不僅僅是晶振供應商,同時也是晶振方案供應商,客戶的滿意,就是我們的追求!
EPSON晶體編碼X1E0000210163資料及SG3225HBN更新通知
