首頁歐美晶振Rakon晶振,RXO5032M晶振,低抖動振蕩器

Rakon晶振,RXO5032M晶振,低抖動振蕩器

編號：54877916
頻率：1~200MHz

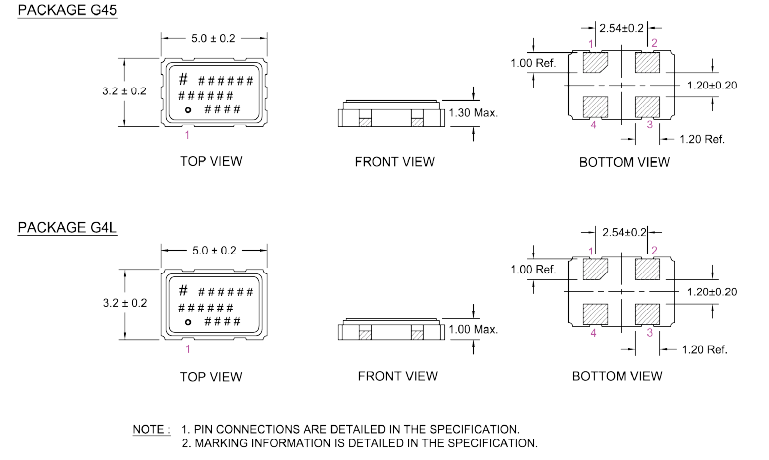

尺寸：5.0*3.2*1.3mm

高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振...

分享到

　 Rakon晶振,RXO5032M晶振,低抖動振蕩器.貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.
　有源晶振高頻振蕩器使用IC與晶片設計匹配技術:有源石英晶振是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體振蕩器具有的電性外,還有石英晶體振蕩器的電極設計等其它的特殊性,必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.
.

瑞康成立于1967年,多年來一直是先進的晶體振蕩器技術的先鋒.自2006年起,Rakon進口晶振已經轉型成為全球最大的頻率控制解決方案提供商之一,提供多元化的產品組合,包括電信,定位和空間與國防市場的技術先進產品.瑞康擁有六個制造工廠,包括三個合資工廠和八個研發中心.客戶支持中心位于全球11個辦事處.總部設在新西蘭奧克蘭.

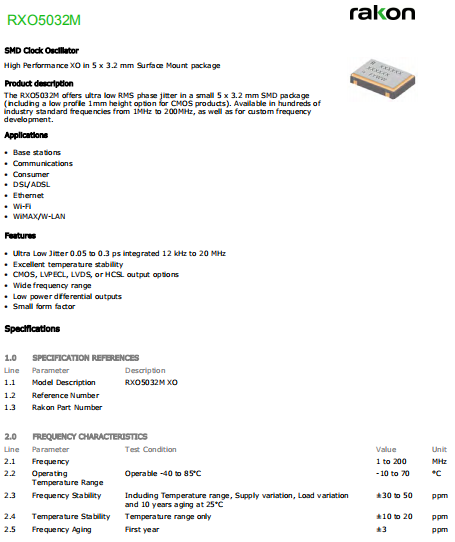

型號	符號	RXO5032M
WC	-	CMOS
輸出頻率范圍	fo	1~200MHz
電源電壓	V_CC	+2.5V，+3.3V
頻率公差（含常溫偏差）	f_tol	±30ppm~±50ppm
保存溫度范圍	T_stg	-40℃~+85℃
運行溫度范圍	T_use	-10℃~+70℃ -40℃~+85℃
消耗電流	I_CC	45mA max. (fo≦170MHz)
待機時電流（＃1引腳"L"）	I_std	10μA max.
輸出負載	Load-R	15pF
波形對稱	SYM	45~55% [at outputs cross point]
上升時間下降時間	tr, tf	0.5ns max. [20~80% Output, OutputN]

裝載SMD產品

SMD5032振蕩器晶體產品支持自動貼裝,但還是請預先基于所使用的搭載機實施搭載測試,確認其對特性沒有影響.在切斷工序等會導致基板發生翹曲的工序中,請注意避免翹曲影響到有源晶振產品的特性以及軟焊.基于超聲波焊接的貼裝以及加工會使得貼片晶體產品(諧振器、振蕩器、濾波器)內部傳播過大的振動,有可能導致特性老化以及引起不振蕩,因此不推薦使用.

自動安裝時的沖擊

自動安裝和真空化引發的沖擊會破壞產品特性并影響這些進口晶體振蕩器.請設置安裝條件以盡可能將沖擊降至低,并確保在安裝前未對產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保石英晶振未擊機器或其他電路板等.

存儲事項

(1)在更高或更低溫度或高濕度環境下長時間保存進口5032晶振產品時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些晶體產品,并在開封后盡可能進行安裝,以免長期儲藏.正常溫度和濕度:溫度:+15°C至+35°C,濕度25%RH至85%RH(請參閱“測試點JISC60068-1/IEC60068-1的標準條件”章節內容).

(2)請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.

粘合劑

請勿使用可能導致SMD晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”,從而破壞密封質量,降低性能.)
