首頁歐美晶振ABRACON晶振,貼片晶振,ABM9晶振,ABM9-16.000MHZ-10-D-1U-T晶振

ABRACON晶振,貼片晶振,ABM9晶振,ABM9-16.000MHZ-10-D-1U-T晶振

編號：42361399
頻率：16.000MHz
尺寸：4.0*2.5*0.8mm

小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖...

分享到

ABRACON晶振,貼片晶振,ABM9晶振,ABM9-16.000MHZ-10-D-1U-T晶振.貼片晶振本身體積小,薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型?薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差小）的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

石英晶振曲率半徑加工技術：石英晶振晶片在球筒倒邊加工時應用到的加工技術，主要是研究滿足不同曲率半徑石英晶振晶片設計可使用的方法。如：1、是指球面加工曲率半徑的工藝設計（ a、球面的余弦磨量； b、球面的均勻磨量；c、球面加工曲率半徑的配合）2、在加工時球面測量標準的設計原則（曲率半徑公式的計算）。

西鐵城晶振	單位	ABM9晶振	石英晶振基本條件
標準頻率	f_nom	12.000MHz~32.000MHz	標準頻率
儲存溫度	T_stg	-40°C ～ +105°C	裸存
工作溫度	T_use	-10°C ～ +60°C	標準溫度
激勵功率	DL	10μW Max.	推薦:10μW~100μW
頻率公差	f_— l	±50 × 10^-6 (標準),	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://m.ntlitai.cn/
頻率溫度特征	f_tem	±50 × 10^-6/	超出標準的規格請聯系我們.
負載電容	CL	18PF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	DL=100μW
頻率老化	f_age	±5×10^-6/year Max.	+25°C,第一年

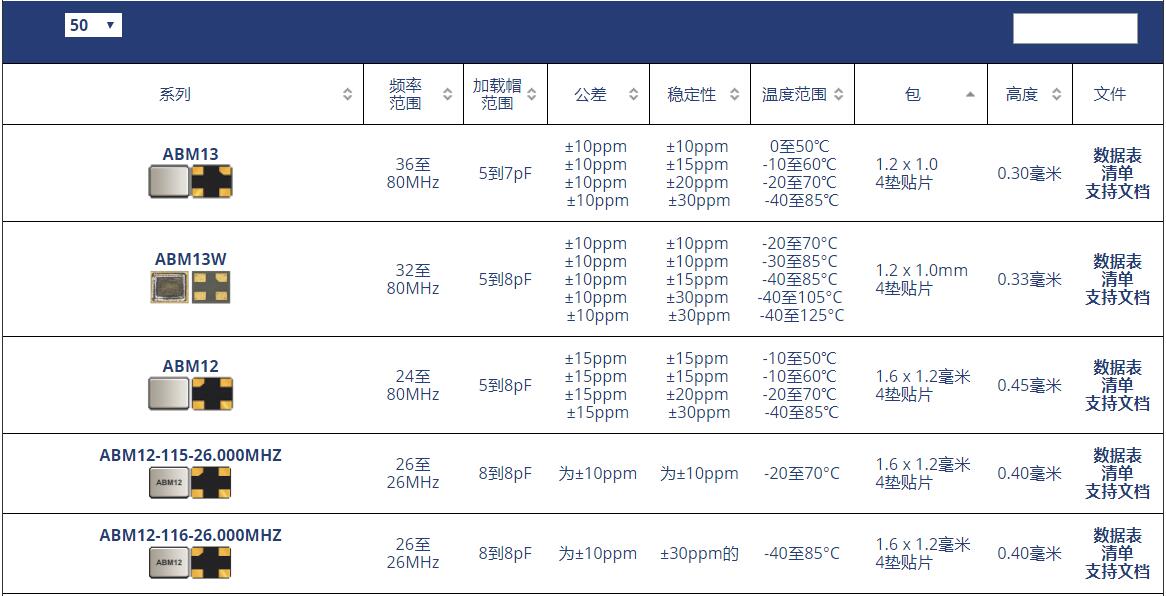

ABRACON公司MHZ貼片晶振型號表：

ABM9晶振系列原廠代碼表：

原廠編碼	廠家	型號	系列	頻率	封裝	尺寸	高度
ABM9-16.000MHZ-10-D-1U-T	Abracon LLC	ABM9	MHz Crystal	16MHz	4-SMD, No Lead	0.157" L x 0.098" W (4.00mm x 2.50mm)	0.031" (0.80mm)
ABM9-12.000MHZ-10-D1Y-T	Abracon LLC	ABM9	MHz Crystal	12MHz	4-SMD, No Lead	0.157" L x 0.098" W (4.00mm x 2.50mm)	0.031" (0.80mm)

自動安裝時的沖擊

自動安裝和真空化引發的沖擊會破壞產品特性并影響這些進口晶體振蕩器。請設置安裝條件以盡可能將沖擊降至最低，并確保在安裝前未對產品特性產生影響。條件改變時，請重新檢查安裝條件。同時，在安裝前后，請確保石英貼片晶振未撞擊機器或其他電路板等。

每個封裝類型的注意事項

（1）陶瓷包裝產品與SON產品

在焊接陶瓷晶振產品和SON產品 (MC-146,RTC-****NB,RX-****NB) 之后，彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時，務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。

陶瓷包裝產品

在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷晶振產品時，在溫度長時間重復變化時可能導致端子焊接部分發生斷裂，請事先檢查焊接特性。ABRACON晶振,貼片晶振,ABM9晶振,ABM9-16.000MHZ-10-D-1U-T晶振

（2）陶瓷封裝產品

在一個不同擴張系數電路板（環氧玻璃）上焊接壓電陶瓷諧振器產品時，在溫度長時間重復變化時可能導致端子焊接部分發生斷裂，請事先檢查焊接特性。

（3）柱面式產品

產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂（開裂），也可能導致氣密性和產品特性受到破壞。當石英水晶振動子產品的引腳需彎曲成下圖所示形狀時，應在這種場景下留出0.5mm的引腳并將其托住，以免發生分裂。當該引腳需修復時，請勿拉伸，托住彎曲部分進行修正。在該密封部分上施加一定壓力，會導致氣密性受到損壞。所以在此處請不要施加壓力。另外，為避負機器共振造成引腳疲勞切斷，建議用粘著劑將產品固在定電路板上。

作為一個解決方案供應商，Abracon的廣泛的產品線地址信號路徑，數據路徑和電源需求在最苛刻的應用。ABRACON晶振旗艦ABLNO系列提供超低相位噪聲固定時鐘或電壓控制晶體振蕩器（VCXO晶振）解決方案標準尺寸為9x14mm。同超過12 kHz的37fs典型RMS抖動20MHz帶寬@100MHz載波，ABLNO是性能驅動的理想選擇通訊，射頻，無線回程，和儀器應用。

Abracon公司的產品是COTS-商業現貨產品; 適用于商業，工業和指定的自動化應用。 ABRACON晶振的產品不是專為軍事，航空，航空航天，生命依賴醫療應用或任何需要高可靠性的應用而設計的.ABRACON新的石英晶體電鍍設計使得下一代Pierce振蕩器能夠在能夠保持振蕩的情況下運行在煙霧上。ABRACON晶振,貼片晶振,ABM9晶振,ABM9-16.000MHZ-10-D-1U-T晶振

過去Abracon晶振集團已經針對重大污染控制項目建立了一整套記錄程序并且將繼續識別解決其自身4025貼片晶振環境污染及保持問題,加強責任感以便進行環境績效的持續改進。

Abracon晶振集團將：不論何時何地盡可能的進行源頭污染預防。為環境目標指標的建立與評審提供框架。通過充分利用或回收等方法實現對自然資源的保持。

對我們的金屬面4025晶振進行檢驗，同時告知我們的員工顧客以及公眾，如何安全的使用，如何使用對環境影響較小，幫助我們的雇員合同方商業伙伴服務提供上理解他們的行為如何影響著環境。

致力于環境保護，包括預防污染。在進口環保晶振產品的規劃到制造、運行維修等整個過程中，努力提供環保型的產品和服務。在業務活動中，努力節約資源并節省能源，致力于減少廢棄物和再生資源的回收利用。
