首頁各類時計產品貼片晶振,愛普生晶振,MC-405,406貼片晶體,藍牙進口晶振,MC-405 32.7680K-F0: PURE SN

貼片晶振,愛普生晶振,MC-405,406貼片晶體,藍牙進口晶振,MC-405 32.7680K-F0: PURE SN

編號：85247468
頻率：32.768kHz

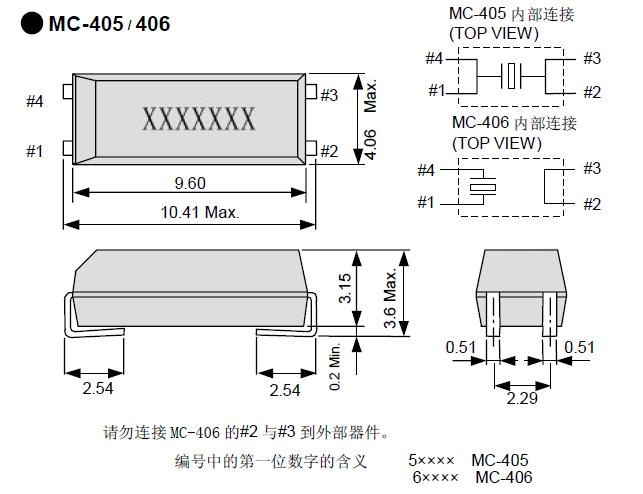

尺寸：10.41x4.06x3.6mm詳細瀏覽PDF文檔

愛普生株式會社,MC-405,406貼片晶體,"MC-405 32.7680K-F0: PURE SN"藍牙進口晶振,頻率范圍:32.768kHz(20kHz～120kHz)外部尺寸規格:10.41x4.06x3.6mm,諧波次數:基頻,應用:時鐘和微型計算機

分享到

貼片晶振,愛普生株式會社,MC-405,406貼片晶體,藍牙進口晶振,"MC-405 32.7680K-F0: PURE SN",貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

項目	符號	規格說明		條件
額定頻率范圍	f_nom	32.768kHz	20kHz ～ 120kHz	請聯系我們以獲取其它可用頻率的相關信息。
儲存溫度	T_stg	-55°C ～ +125°C		裸存
工作溫度	T_use	-40°C ～ +85°C
激勵功率	DL	1.0μW Max.
頻率公差（標準）	f_tol	±20 × 10^-6, ±50 × 10^-6	±50 × 10^-6, ±100 × 10^-6	+25°C, DL=0.1μW
拐點溫度	Ti	+25°C±5°C
頻率溫度系數	B	-0.04 × 10^-6/ °C² Max.
負載電容	CL	6pF to ∞ (標準:12.5pF)		可指定
串聯電阻（ESR）	R₁	50kΩ Max.	如下表所示
串聯電容	C₁	2.0fF Typ.	4.0fF ～ 0.6fF
分路電容	C₀	0.85pF Typ.	2.0pF ～ 0.6pF
頻率老化	f_age	±3 ×10^-6 / year Max.	±5 ×10^-6 / year Max.	+25°C, 第一年

加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接晶體產品,建議使用SMD產品.在下列回流條件下,對晶體產品甚至貼片晶振產品使用更高溫度,會破壞產品特性.建議使用下列配置情況的回流條件.安裝這些產品之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶體產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.
EPSON晶振在4.0MHz~5.5MHz范圍之間的頻率可用性(MHz)"MC-405 32.7680K-F0: PURE SN",

4.000

4.032

4.096

4.190

4.194304

4.433619

4.500

4.800

4.9152

串聯電阻（ESR）

頻率（MHZ）	4 ≤ f_nom < 5.5	5.5 ≤ f_nom < 6	6 ≤ f_nom < 10	10 ≤ f_nom < 12	12 ≤ f_nom < 16	16 ≤ f_nom < 30	30 ≤ f_nom ≤ 36	36 < f_nom ≤ 64
串聯電阻	150Ω Max.	100Ω Max.	80Ω Max.	60Ω Max.	50Ω Max.	40Ω Max.	100Ω Max.	80Ω Max.
諧波次數	基頻						三次諧波
