首頁汽車電子產品村田陶瓷振蕩子,CSACW_X,村田貼片晶振
- 編號：23659494
- 頻率：20.01-70.00MHZ

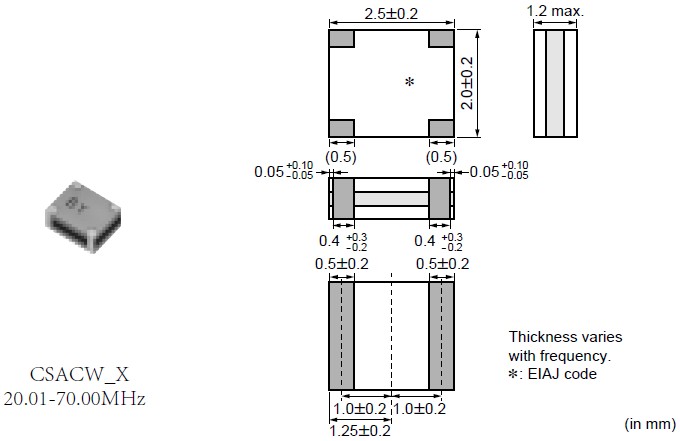

- 尺寸：2.5*2.0詳細瀏覽PDF文檔
村田陶瓷振蕩子,CSACW_X,村田貼片晶振
貼片陶瓷晶振應用于汽車的片狀對于世界汽車市場具有十分重要的促進作用,如此多品種的陶瓷諧振器系列產品得益于對康華爾電子原有批量生產工藝和高可靠性的不懈發掘.
村田陶瓷振蕩子,CSACW_X,村田貼片晶振,村田中頻壓電陶瓷晶振千赫系列產品,經過村田株式會社長期開發研究,現在大部分頻點均已量產,并且長期備有現貨,頻點多元化,多種款型,型號,體積,封裝,引進插件以及貼片模式供客戶選用.村田會社所有生產的陶瓷晶振均經過嚴格寬溫度范圍內和長期老化試驗,確保客戶在使用過程中保持穩定. 該中頻陶瓷諧振器系列由固定,調諧,固態器件組成,該陶瓷振蕩子尺寸小,重量輕,具有卓越的抗振性能.為了該陶瓷振蕩子系列產品在電路中使用穩定,本公司產品均嚴格做過各項驗證,在線路中適合各款型IC可構成免調整振蕩電路.成熟的產品被廣泛應用
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆
| 4-1 | 陶瓷振蕩子參數 Oscillating Frequency | CSACW_X 20.01-70.00MHZ | ||
| 4-2 | 発振周波數許容偏差 *1 Initial Tolerance *1 | ±0.50%以內 ±0.50% max. | ||
| 4-3 | 共振抵抗 Resonant Impedance | 80Ω以下 80Ωmax | ||
| 4-4 | 內蔵容量 (C1,C2) Built-in Load Capacitance | 30pF±20%以內 (參考値) max. (Ref.) | ||
| 4-5 | 絶縁抵抗 Insulation Resistance | 500MΩ以上 (D.C.10V印加時)，Applied | ||
| 4-6 | 耐電圧 Withstanding Voltage | D.C.100V, 5秒以內 seconds max. | ||
| 4-7 | 定格電圧(1)直流電圧 D.C. (2)昀大入力信號振幅 A.C. Voltage | D.C.6V 15Vp-p. | ||
| 4-8 | 発振周波數溫度依存性 Frequency Shift by Temperature (-20℃～+80℃の溫度範囲にて) (-20°C to +80°C)使用溫度範囲 Operating Temperature Range保存溫度範囲 Storage Temperature Range | ±0.3%以內（初期値に対し） ±0.3%max. (from initial value) -20℃～+80℃ -20°C to +80°C -55℃～+85℃ -55°C to +85°C | ||
| 4-9 | 経年変化 (発振周波數に対して+25°C、60%R.H.,10年間) Secular Change (Oscillation frequency for 10 years at 25°C 60%R.H.) | ±0.3%以內（初期値に対し） ±0.3%max. (from initial value) | ||
| 項目 Item | 試験條件 Test Condition | 試験後の規格 | ||
1. 振蕩電路不需外部負載電容器。
2. 可以提供很寬頻率范圍的該系統產品。
3. 超微型且薄型振蕩子。
4. 無需調整即可用于振蕩電路。
