首頁汽車電子產品VG-1201CA有源晶振,EPSON石英晶振,車載導航儀晶振
- 編號：72532148
- 頻率：1.0~60.0MHZ
- 尺寸：7.0*5.0mm
VG-1201CA有源晶振,EPSON石英晶振,車載導航儀晶振
VG-1201CA有源晶振,EPSON石英晶振,車載導航儀晶振,VCXO（壓控晶體振蕩器）是一個晶體振蕩器的輸出頻率是通過對可變電容元件如并聯負載電容的變?nèi)荻O管頻率控制輸入外加控制電壓控制（CL）.產品本身頻率精度可以隨著電...
航欄(13).jpg)
VG-1201CA有源晶振,EPSON石英晶振,車載導航儀晶振, VCXO（壓控晶體振蕩器）是一個晶體振蕩器的輸出頻率是通過對可變電容元件如并聯負載電容的變?nèi)荻O管頻率控制輸入外加控制電壓控制（CL）.產品本身頻率精度可以隨著電壓搞定起伏來自動調整頻率,使產品永遠控制在一定的頻率范圍,壓控晶振（VCXO）壓控石英晶體振蕩器基本解決方案.
| 晶振參數 | 符號 | VG-1201CA |
| 標準頻率 | fo | 1.0MHZ to 60.0MHZ |
| 電源電壓 | Vcc | 3.3V ± 0.3V |
| 存儲溫度 | T_stg | -55℃~+125℃ |
| 工作溫度 | T_use | -40℃~+85℃ |
| 頻率公差 | F_tol | ±50 × 10-6 Max |
| 電流消耗 | Icc | 60mAMAX |
| 絕對拉力范圍 | APR | ±100 × 10-6 Min |
| 輸入電阻 | Rin | 100KΩ Min |
| 對稱性 | SYM | 45% to 55% |
| 輸出負載 | L_ECL | 50Ω |
| 輸出電壓 | VOH | Vcc-1.1V Min |
| VOL | Vcc-1.5V Max | |
| 上升/下降時間 | tr/tf | 1.5ns Max |
| 啟動時間 | T_str | 10ms Max |
| 頻率老化 | F_aging | ±25℃，Vcc=3.3V,20 years |
.gif)

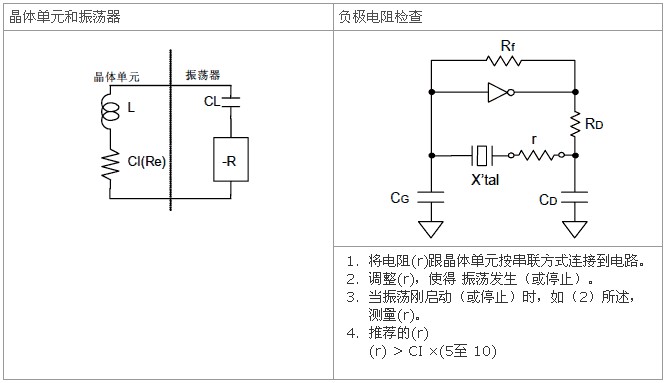

1. 驅動能力
驅動能力說明振蕩晶體單元所需電功率,其計算公式如下：
驅動能力 (P) = i2·Re
其中i表示經過晶體單元的電流,
Re表示晶體單元的有效電阻,而且 Re=R1（1+Co/CL）2.
2. 振蕩補償
除非在振蕩電路中提供足夠的負極電阻,否則會增加振蕩啟動時間,或不發生振蕩.為避免該情況發生,請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻.
