首頁網絡設備產品KDS有源晶振,DSA221SCL貼片晶振,壓控溫補振蕩器
- 編號：92581649
- 頻率：9.6~52.0MHZ
- 尺寸：2.0*2.5詳細瀏覽PDF文檔

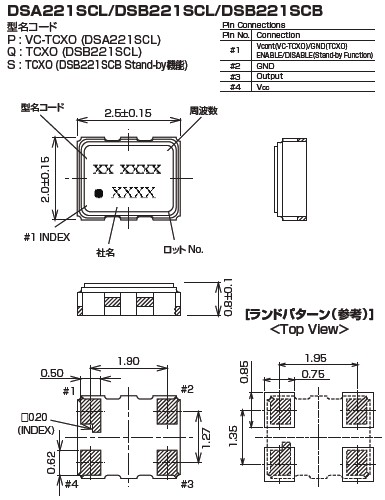

KDS有源晶振,DSA221SCL貼片晶振,壓控溫補振蕩器
VC-TCXO應用:智能手機晶體,無線基站,精密儀器,GPS衛星,汽車應用等,晶體濾波器應用無線收發器,智能手機,無線網絡發射,GPS全球定位等等.
.jpg)
KDS有源晶振,DSA221SCL貼片晶振,壓控溫補振蕩器,小尺寸的TCXO溫補晶振內部晶片焊接模式采用了,高精密點膠技術,晶片膠點的位置、大小：位置準確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運用、使晶片的點膠的精度在±0.02mm之內,確保TCXO晶體產品精度,穩定性能良好發揮功能.
| 規格參數 | DSA221SCL | |
| 頻率范圍 | 9.6~52.0MHZ | |
| 電源電壓 | +1.7 ~ +3.5V | |
| 消費電流 |
+1.5mA max (f≤26MHZ) +2.0mA max (f＞26MHZ) |
|
| 出力電壓 | 0.8 Vp-p min | |
| 溫度特征 |
±2.0×10-6 max / -30~+85℃ @CDMA ±2.0×10-6 max / -30~+85℃ @GSM |
|
| 出力負荷 | 10KΩ//10pF | |
| 負荷變動特性 | ±0.2×10-6 max (10KΩ//10pF±10%) | |
| 電源電壓特性 | ±0.2×10-6 max (Vcc±5%) | |
| 老化率 | ±1.0×10-6 max /year | |
| 起動時間 | 2.0ms max | |
大真空針對晶體產品中所含的以鉛為首的六價鉻、汞、鎘、PBB、PBD等RoHS指令（Directive of the Restriction of use of the Hazardous Substances）及車載相關管制的ELV（End of Life Vehicles Directive）中列明的管制物質、以及阻燃劑中 使用的鹵素化合物,積極開展削減工作,并準備了RoHS/ELV指令對應產品、無鹵產品以及無鉛產品.
高溫焊錫和DSX-G系列的低熔點玻璃中所含的鉛以及DSO/DSV753H系列、DSV753C系列、DLC117中使用的片狀電阻中所含的鉛不屬于RoHS指令（Directive of the Restriction of the use of the Hazardous Substances）以及ELV指令（End of Life Vehicles Directive）的適用范圍,被允許使用.
.jpg)
經由不同的石英切割角度及不同電極型狀的電場效應, 石英芯片展現了各種不同的振動模態. 以經常產生的振動模態可以概分為擾曲模態(flexure mode), 伸縮模態(extension mode), 面剪切模態(face shear mode) 和 厚度剪切模態(thickness shear mode). 這幾種振動模態以簡單的方法在表一中可以看到. 在實際狀況中, 石英芯片并不是一定祇有單一種振動模態, 而可能有多種模態同時存在在一個石英芯片的振蕩中, 經由適當?shù)脑O(shè)計, 可以壓制其它不希望產生的振動模態(unwanted mode), 來達到主要振動模態的最佳化.
