首頁智能家居產品TXC晶振,石英晶振,HC-49SSMD晶振,石英貼片晶振

TXC晶振,石英晶振,HC-49SSMD晶振,石英貼片晶振

編號：1423010
頻率：3.2~90.000MHZ

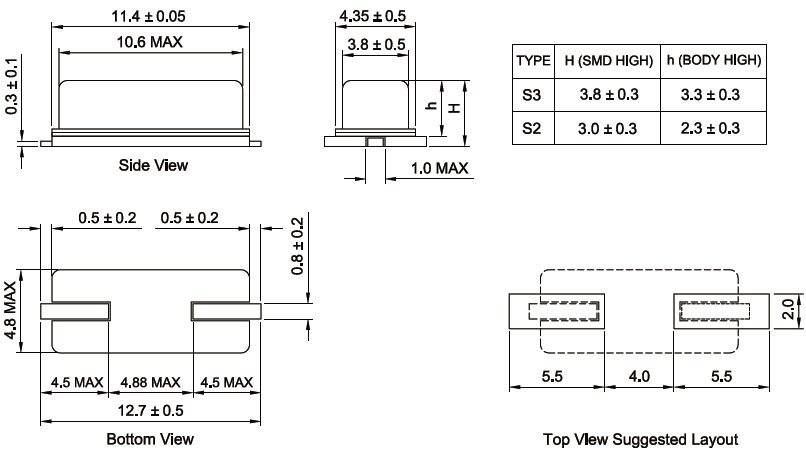

尺寸：11.4x4.35x1.0mm詳細請瀏覽PDF文檔

TXC晶振，HC-49SSMD晶振，石英貼片晶振，TXCHC-49SSMD，貼片晶振在生產晶片時，就采用了晶片在球筒倒邊加工時應用到的加工技術，主要是研究滿足不同曲率半徑晶片設計可使用的方法。如：1、是指球面加工曲率半徑的工藝...

分享到

TXC晶振，HC-49SSMD晶振，石英貼片晶振，TXCHC-49SSMD，貼片晶振在生產晶片時，就采用了晶片在球筒倒邊加工時應用到的加工技術，主要是研究滿足不同曲率半徑晶片設計可使用的方法。如：1、是指球面加工曲率半徑的工藝設計（ a，球面的余弦磨量； b、球面的均勻磨量；c、球面加工曲率半徑的配合）2、在加工時球面測量標準的設計原則（曲率半徑公式的計算）
目前國外進口晶振品牌中大多數的品牌都在慢慢減少生產49/SSMD系列產品了，因49/S系列體積大，很多電子產品接受小，而且生產過程中使用的材料也要比小型的貼片晶振多,況且現在小尺寸的貼片晶振產量遠遠大于49/S系列，所以生產這種的大體積成本就更高了。普通貼片石英晶振外觀使用金屬材料封裝的,具有高穩定性,高可靠性的石英晶體諧振器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上對應自動貼裝等優勢。

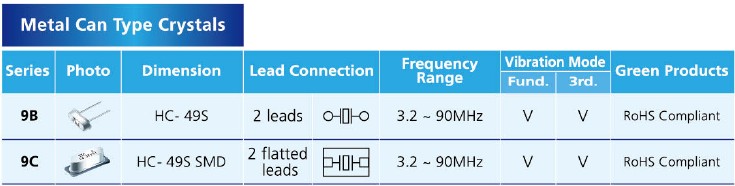

項目/類型	TXC石英晶振HC-49/SMD
頻率范圍	3.2~90MHz
頻率公差（25）	±30 ppm, or specify
工作溫度范圍內的頻率穩定性	± 30 ppm, or specify
工作溫度范圍	-20 ~ + 70 ℃, or specify
并聯電容（C0）	7 pF Max.
駕駛水平	1 ~ 500 μW ( 100 μW typical)
負載電容	16 pF, 20 pF, 30 pF or specify
老化（25）	±5 ppm / year Max.
儲存溫度范圍	- 40 ~ + 85

臺灣晶技為一專業之頻率線件與感測組件供貨商，自1983年成立以來，始終致力于石英晶體相關諧振器（Crystal），振蕩器（OSCILLATOR）等頻率線件之研發、設計、生產與銷售，并因應市場應用與需求，透過自主核心技術，成功開發出各式感測線件（SENSOR），產品可廣泛使用于行動通訊、穿戴式裝置、物聯網、服務器儲存設備、車用、電信、醫療。等市場。多年來，我們始終以提升客戶價值為目標，是以無論在價格，質量，交期，服務等方面，均盡力盡心于超越客戶的期待，并以能成為客戶最佳的策略合作伙伴自我敦促。經過三十年的努力臺灣晶技總公司而外，另設有如之生產據點：臺北市、桃園市、寧波市、以及重慶市都有生產據點，有關公司其它要點，請參見如下網站：http://m.ntlitai.cn在當今全球晶振市場說的上是質優價廉，產品本身外觀是多種化，體積有大有小，有二個腳SMD焊接模式，也有三個腳SMD焊接模式,一樣有四個腳焊接模式，還有時鐘模塊焊接模式，產品具有無源32.768KHZ，也有帶電壓模式的32.768KHZ晶體系列，產品應用范圍非常廣闊，比如多種電子消費類，手機應用，藍牙多功能播放器，無線通訊產品，平板電腦等多個領域，因32.768KHZ晶體本身外觀款式多元化,所以適合多個產品應用。并且滿足歐盟ROHS環保要求，晶體本身有重量輕，體積小，超薄型等多種優勢，得到市場認可。

使用臺灣TXC石英貼片晶振產品時，請在產品規格說明或產品目錄規定使用條件下使用。晶體產品的設計和生產滿足它的規格書。通過嚴格的出廠前可靠性測試以提供高質量高可靠性的產品.但是為了產品的品質和可靠性，必須在適當的條件下存儲，安裝，運輸。請注意以下的注意事項并在最佳的條件下使用產品，我們將對于客戶按自己的判斷而使用產品所導致的不良不負任何責任。

存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。正常溫度和濕度：溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。

TXC晶技為了對環境與人類貢獻一己之力，導入綠色設計之概念，致力生產符合國際綠色環保指令與客戶特殊要求之產品。我們知道，人類的永續發展需要干凈的環境，如果我們產品中的物質會對環境造成污染，影響到人類生存的基本條件，不論產品的功能再先進再齊全，也無法對環境與社會帶來多大的幫助。

為追求生產綠色產品之目標，將環保理念納入采購流程中，采購人員于收集市場資訊時，優先提供符合「TXC電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考，并依其要求提供符合規范之樣品與規格。原材物料承認時，采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告，經原材物料相關審驗單位審查通過后，方可使用。

TXC石英晶振質量是全體員工共有的理念，其質量管理體系被設計為確保所有最終端產品都處于有效運作狀態。TXC晶振的質量方針是為我們的客戶提供世界級的產品的承諾。所有TXC晶技公司的產品都通過了ISO-14001和ISO 9001認證，并符合RoHS無鉛（PB）標準。我們的產品也達到了UL94 -旁白對所有使用的環氧樹脂材料的要求，額定氧指數最低為28%。

質量、可靠性及環境保護報告

定義“質量”的要求，我們感到自豪的是我們的產品的能力，以滿足或擊敗客戶的要求。我們的產品的設計是可靠的，與質量，持續超過了有用的生活，它是使用的應用程序。我們的質量報告和文檔庫包括環境質量，認證，IC和FCP質量報告，和我們所有的產品可靠性報告。
