首頁智能家居產品西鐵城晶振,貼片晶振,CM315晶振,石英晶振,西鐵城3215mm晶振,CM315-32.768KDZY-UT

西鐵城晶振,貼片晶振,CM315晶振,石英晶振,西鐵城3215mm晶振,CM315-32.768KDZY-UT

編號：74615642
頻率：32.768KHZ

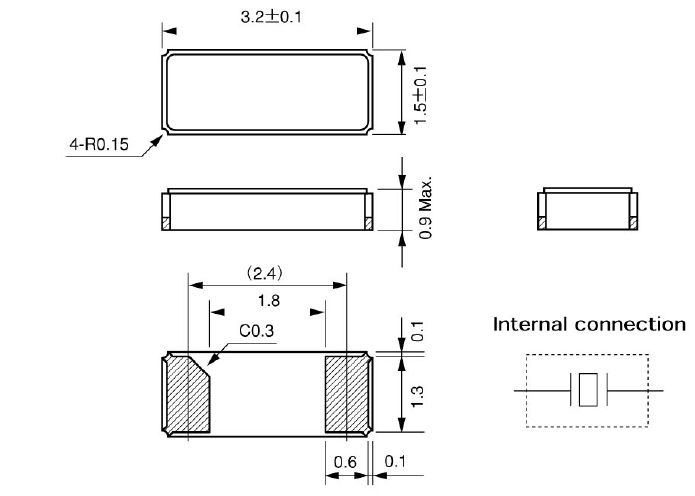

尺寸：3.2*1.5mm詳細瀏覽PDF文檔

CM315晶振,貼片晶振32.768K,西鐵城3215mm晶振,"CM315-32.768KDZY-UT"小型表面貼片型晶體諧振器,最適合用于即使在汽車電子領域中也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻可從7.98MHz起對應,小型,薄型具備強...

分享到

CM315晶振,貼片晶振32.768K,西鐵城3215mm晶振,"CM315-32.768KDZY-UT",此款SMD晶體并且可以承受回流焊接的高溫，波峰焊接，回流焊接等，貼片表晶主要特點是該產品排帶包裝，焊接模式主要使用SMT焊接，給現代SMT工藝帶來高速的工作效率，32.768K系列產品本身具有體積小,厚度薄,重量輕等特點，此音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

西鐵城晶振項目	符號	規格說明		條件
額定頻率范圍	f_nom	CM315	32.768KHz	請聯系我們以便獲取其它可用頻率的相關信息
儲存溫度	T_stg	-55°C to +125°C		裸存
工作溫度	T_use	-40°C to +85°C
激勵功率	DL	0.5μW (1.0μW Max.)		如果你有最大激勵功率為1.0μW 的需求,請聯系我們.
頻率公差（標準）	f_tol	±20 × 10^-6		+25°C, DL=0.1μW 如需更嚴格的公差，聯系我們
拐點溫度	Ti	+25°C ±5°C
頻率溫度系數	B	-0.04 × 10^-6/ °C² Max.
負載電容	CL	7pF, 9pF, 12.5pF		可指定
串聯電阻（ESR）	R₁	70kΩ Max.	70kΩ to 45kΩ
串聯電容	C₁	3.4fF Typ.	3.7fF to 1.6fF
分路電容	C₀	1.0pF Typ.	1.3pF to 0.5pF
頻率老化	f_age	±3 ×10^-6 / year Max.		+25°C, 第一年

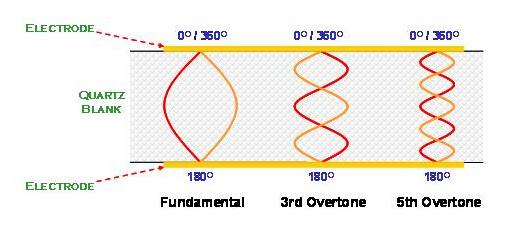

在AT切割角度的石英晶體共振子主要是以厚度剪切振蕩模態存在. "CM315-32.768KDZY-UT",石英晶體在共振時, 除了基本波振蕩之外, 高階的倍頻共振也與基本波振蕩同時存在于石英晶體的電極區域之間. 但是, 由于壓電材料的電極是電氣相位相反的振動環境, 所以, 祇有奇數倍(odd number)的高頻倍頻可以發生, 偶數倍(even number)的倍頻共振在石英晶體共振子是不會存在的(圖).

(Fig.10) Only odd number harmonic vibrations can be excited in crystal resonator

2007年4月1日西鐵城集團完成了向純粹持股公司的體制轉變,并以此為契機,于4月6日制定了“西鐵城集團企業行動憲章”. 西鐵城集團遵照“西鐵城集團企業行動憲章”開展事業活動,在完成企業的社會性責任的同時,也為持續型社會的發展做出了貢獻."CM315-32.768KDZY-UT"

1918年3月西鐵城時計的前身、尚工舍時計研究所成立

1976年3月開始生產石英水晶振動子

1982年9月特販部成立、手表零配件銷售正式啟動

1996年4月光動能手表首獲 “環保標志”

2004年1月西鐵城集團企業行為憲章施行

10月與西鐵城商事株式會社合并

2007年4月公司名稱變更為CITIZEN HOLDINGS株式會社

2015年4月 CITIZEN MACHINERY MIYANO公司名稱變更為CITIZEN MACHINERY株式會社

本公司于2002年6月開始推行ISO 14001環境管理系統,持續改善整體環境并有助提高經營績效,"CM315-32.768KDZY-UT",同時強化內外銷競爭力與提升公司形象.我們承諾將會持續維護ISO 14001環境管理和可能污染環境的因素,善盡社會責任.為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「西鐵城電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.
