你知道怎么區別有源晶振和到無源晶振嗎？
來源：http://m.ntlitai.cn 作者：konuaer 2012年06月24
有源晶振與無源晶振的區別

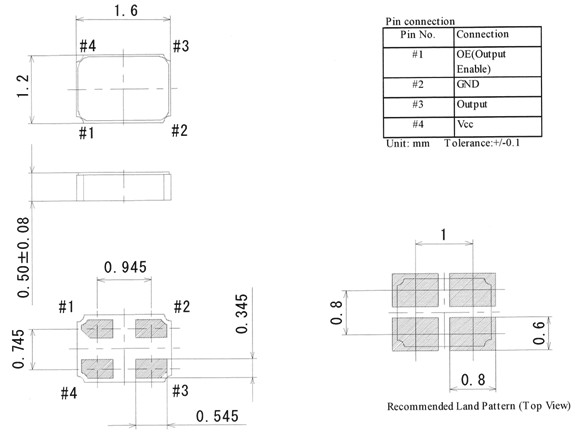

1,無源晶振——無源晶振需要用DSP片內的振蕩器,在datasheet上有建議的連接方法.無源晶體沒有電壓的問題,信號電平是可變的,也就是說是根據起振電路來決定的,同樣的晶體可以適用于多種電壓,可用于多種不同時鐘信號電壓要求的DSP,而且價格通常也較低,因此對于一般的應用如果條件許可建議用晶體,這尤其適合于產品線豐富批量大的生產者.無源晶體相對于晶振而言其缺陷是信號質量較差,通常需要精確匹配外圍電路(用于信號匹配的,電感,過濾信號即可),不需要復雜的配置電路.有源晶振通常的用法:一腳懸空,二腳接地,三腳接輸出,四腳接電壓.相對于無源晶體,有源晶振的缺陷是其信號電平是固定的,需要選擇好合適輸出電平,靈活性較差,而且價格高.
3,有源晶振相比于無源晶體通常體積較大,但現在許多有源晶振是表貼的,體積和晶 體相當,有的甚至比許多晶體還要小。
• 有源晶振與晶體的選用
o
1,需要倍頻的DSP需要配置好PLL周邊配置電路,主要是隔離和濾波;
2.000MHZ-20.000MHZ以下的晶體晶振基本上都是基頻的器件,穩定度好,20.000MHz以上的大多是諧波的(如3次諧波,5次諧波等等),穩定度差,因此強烈建議使用低頻的器件,畢竟倍頻用的PLL電路需要的周邊配置主要是電容,電阻,電感,其穩定度和價格方面遠遠好于晶體晶振器件;
3,時鐘信號走線長度盡可能短,線寬盡可能大,與其它印制線間距盡可能大,緊靠器件布局布線,必要時可以走內層,以及用地線包圍;
4,通過背板從外部引入時鐘信號時有特殊的設計要求,需要詳細參考相關的資料.
1,無源晶振——無源晶振需要用DSP片內的振蕩器,在datasheet上有建議的連接方法.無源晶體沒有電壓的問題,信號電平是可變的,也就是說是根據起振電路來決定的,同樣的晶體可以適用于多種電壓,可用于多種不同時鐘信號電壓要求的DSP,而且價格通常也較低,因此對于一般的應用如果條件許可建議用晶體,這尤其適合于產品線豐富批量大的生產者.無源晶體相對于晶振而言其缺陷是信號質量較差,通常需要精確匹配外圍電路(用于信號匹配的,電感,過濾信號即可),不需要復雜的配置電路.有源晶振通常的用法:一腳懸空,二腳接地,三腳接輸出,四腳接電壓.相對于無源晶體,有源晶振的缺陷是其信號電平是固定的,需要選擇好合適輸出電平,靈活性較差,而且價格高.
3,有源晶振相比于無源晶體通常體積較大,但現在許多有源晶振是表貼的,體積和晶 體相當,有的甚至比許多晶體還要小。
• 有源晶振與晶體的選用
o 1,需要倍頻的DSP需要配置好PLL周邊配置電路,主要是隔離和濾波;2.000MHZ-20.000MHZ以下的晶體晶振基本上都是基頻的器件,穩定度好,20.000MHz以上的大多是諧波的(如3次諧波,5次諧波等等),穩定度差,因此強烈建議使用低頻的器件,畢竟倍頻用的PLL電路需要的周邊配置主要是電容,電阻,電感,其穩定度和價格方面遠遠好于晶體晶振器件;
3,時鐘信號走線長度盡可能短,線寬盡可能大,與其它印制線間距盡可能大,緊靠器件布局布線,必要時可以走內層,以及用地線包圍;
4,通過背板從外部引入時鐘信號時有特殊的設計要求,需要詳細參考相關的資料.
